Гидравлические гильотинные ножницы

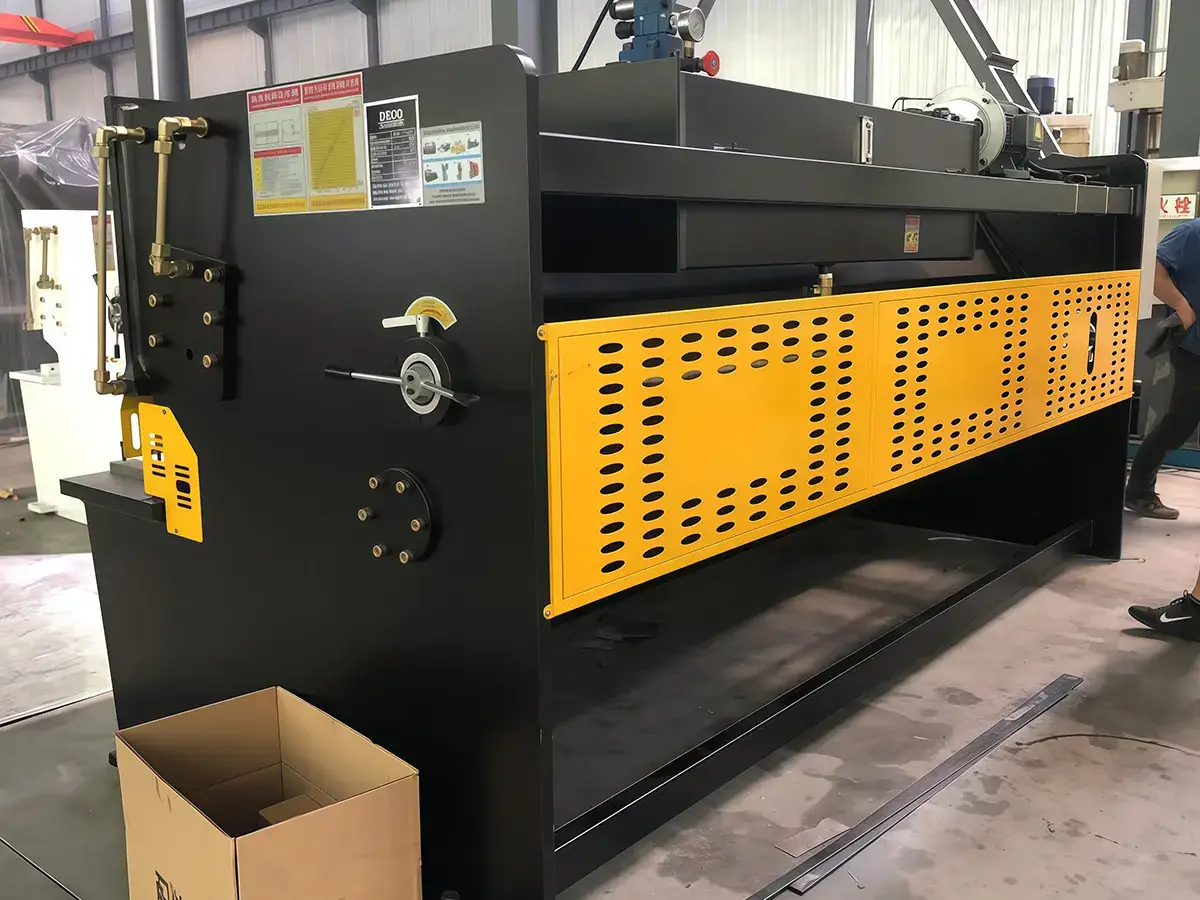

Гидравлические гильотинные ножницы с ЧПУ предназначены для высокоточной резки листового металла. Они обеспечивают стабильный уровень производительности вне зависимости от диапазона материалов и их толщины. Благодаря жесткой раме и регулируемому режущему действию они обеспечивают чистоту кромок при сохранении эффективности производственных процессов.

Запросить расчет стоимости

Технические характеристики

Модель	Макс. толщина реза (мм)	Макс. ширина реза (мм)	Предел прочности материала на растяжение (МПа)	Угол наклона верхнего ножа (°)	Диапазон перемещения заднего упора (мм)	Частота ходов	Глубина зева (мм)	Длина ножа (мм)	Мощность мотора (кВт)	Габаритные размеры (мм)
QC11Y-6×3200	6	3200	450	0.5-1.5	500	13-22	130	3300	7.5	3900×1520×2100
QC11Y-6×4000	6	4000	450	0.5-1.5	500	8-15	130	4100	7.5	4700×1770×2200
QC11Y-6×6000	6	6000	450	0.5-2	750	5-10	100	6100	11	6800×1900×2550
QC11Y-8×2500	8	2500	450	0.5-2	500	14-24	130	2600	7.5	3150×1580×2050
QC11Y-8×3200	8	3200	450	0.5-2	500	12-21	130	3300	7.5	3900×1700×2150
QC11Y-8×4000	8	4000	450	0.5-2	500	8-14	130	4100	11	4700×1840×2350
QC11Y-8×6000	8	6000	450	0.5-2	750	5-10	100	6100	11	6800×2100×2750
QC11Y-8×8000	8	8000	450	0.5-2	900	5-8	100	8080	18.5	8800×2400×3000
QC11Y-10×2500	10	2500	450	0.5-2	500	12-24	130	2600	11	3150×1670×2150
QC11Y-10×3200	10	3200	450	0.5-2	500	10-18	130	3300	11	3900×1730×2250
QC11Y-10×4000	10	4000	450	0.5-2	750	7-12	130	4100	18.5	4750×1900×2450
QC11Y-10×6000	10	6000	450	0.5-2	750	5-10	100	6100	18.5	6950×2200×2900
QC11Y-10×8000	10	8000	450	0.5-2	900	4-8	100	8080	30	8950×2500×3150
QC11Y-12×2500	12	2500	450	0.5-2.5	750	10-18	130	2600	18.5	3250×1800×2280
QC11Y-12×3200	12	3200	450	0.5-2.5	750	9-18	130	3300	18.5	3950×1870×2350
QC11Y-12×4000	12	4000	450	0.5-2.5	750	7-12	130	4100	18.5	4800×1970×2550
QC11Y-12×6000	12	6000	450	0.5-2.5	750	5-10	100	6100	30	7000×2250×3000
QC11Y-12×8000	12	8000	450	0.5-2.5	900	4-9	100	8080	37	9000×2500×3300
QC11Y-16×2500	16	2500	450	0.5-2.5	750	9-16	100	2600	18.5	3290×1890×2400
QC11Y-16×3200	16	3200	450	0.5-2.5	750	8-13	100	3300	18.5	3970×1920×2520
QC11Y-16×4000	16	4000	450	0.5-2.5	750	9-12	100	4100	30	4850×1890×2750
QC11Y-16×6000	16	6000	450	0.5-2.5	900	5-10	100	6100	37	7100×2460×2920
QC11Y-16×8000	16	8000	450	0.5-2.5	900	4-9	100	8080	37	9000×2650×3400
QC11Y-16×9000	16	9000	450	0.5-2.5	900	3-8	100	9100	45	10000×3260×3950
QC11Y-20×2500	20	2500	450	0.5-2.5	750	8-16	130	2600	30	3350×2050×2500
QC11Y-20×3200	20	3200	450	0.5-2.5	750	5-14	130	3300	30	4100×2080×2550
QC11Y-20×4000	20	4000	450	0.5-3	750	5-12	100	4100	30	4900×2200×2800
OC11Y-20×6000	20	6000	450	0.5-3	900	4-8	100	6100	37	7100×2600×3250
OC11Y-20×9000	20	9000	450	0.5-2.5	900	3-7	100	9100	55	10050×3350×4000
QC11Y-25×2500	25	2500	450	0.5-3	900	6-14	100	2600	37	3500×2150×2600
QC11Y-25×3200	25	3200	450	0.5-3	900	5-11	100	3300	37	4100×2150×2650
0C11Y-25×4000	25	4000	450	0.5-3	900	5-10	100	4100	37	4900×2280×2900
0C11Y-25×6000	25	6000	450	0.5-3	900	4-8	100	6100	45	7100×2680×3350
QC11Y-30×2500	30	2500	450	0.5-3.5	900	5-11	100	2600	45	3700×2570×3100
0C11Y-30×3200	30	3200	450	0.5-3.5	900	5-9	100	3300	45	4400×2800×3250
0C11Y-30×4000	30	4000	450	0.5-3.5	900	4-9	100	4100	55	5200×3000×3400
0C11Y-30×6000	30	6000	450	0.5-3.5	900	4-8	100	6100	55	7100×3000×3600
OC11Y-40×2500	40	2500	450	0.5-4	900	4-11	100	2600	55	3950×3020×3300

Основные компоненты

Гидравлическая система

Усовершенствованная гидравлическая система
Интегрированная гидравлическая система снижает сложность трубопроводной обвязки, повышает надежность и безопасность эксплуатации оборудования за счет уменьшения количества соединений и потенциальных мест утечек.
Механизм прижима материала
Механизм оснащен автономным гидроцилиндром прижима. Усилие прижима автоматически регулируется в зависимости от толщины обрабатываемого листа. Он надежно фиксирует заготовку перед резкой и автоматически возвращается в исходное положение по завершении операции, обеспечивая точность резки и исключая возможность смещения материала.

Электрическая система управления

Электропитание системы – трехфазная четырехпроводная сеть 380 В/50 Гц. Оборудование оснащено прецизионным понижающим трансформатором, обеспечивающим стабильную работу электромагнитных клапанов и основных компонентов системы управления при поддержании постоянного уровня напряжения.

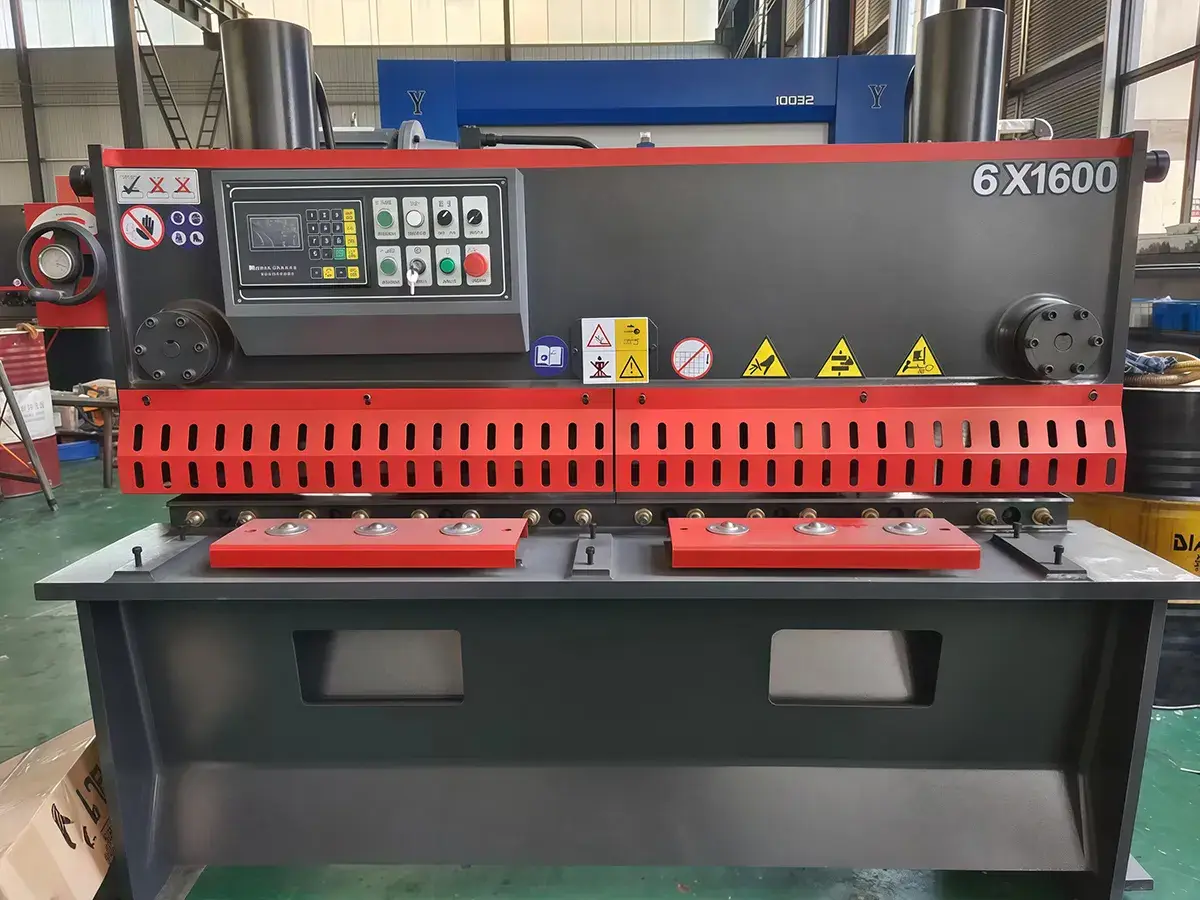

Все функции управления, за исключением ножного педального выключателя, сосредоточены на передней кнопочной панели. Она выполнена с расчетом на облегчение пользовательского опыта и соответствия всем международным стандартам, что существенно упрощает эксплуатацию и снижает вероятность ошибок оператора.
Автономный электрошкаф установлен сбоку станка. Конструкция шкафа отличается компактностью и высокой степенью защиты, что обеспечивает удобство ежедневного осмотра и последующего технического обслуживания.

Система передних и задних упоров для позиционирования заготовки

Гидравлические гильотинные ножницы оснащены системой передних и задних упоров для позиционирования заготовки. Передний упор оснащен измерительной линейкой и регулируемым упорочным блоком. Они предназначены для быстрой установки положения при резке тонколистового материала. Задний упор, в свою очередь, выполнен на базе шарико-винтовой передачи с электроприводом. Дополнительно предусмотрена автоматическая настройка положения с панели управления, а также ручная точная настройка с помощью поворотного маховика. При необходимости резки листов длиной свыше максимального диапазона хода упора предусмотрена возможность подъема упорной плиты вверх. Это даст возможность беспрепятственного прохождения и непрерывной обработки длинномерных заготовок, повышая гибкость и производительность технологического процесса.

За счет синхронизированной пневмоподдержки лист надежно удерживается строго горизонтально на всем протяжении цикла. Система сама поддерживает, отпускает и готовится к следующему листу. Как результат, гидравлические гильотинные ножницы предоставляют стабильно точный результат, минимум брака и максимально плавный, непрерывный поток обработки.
