Кривошипный пресс

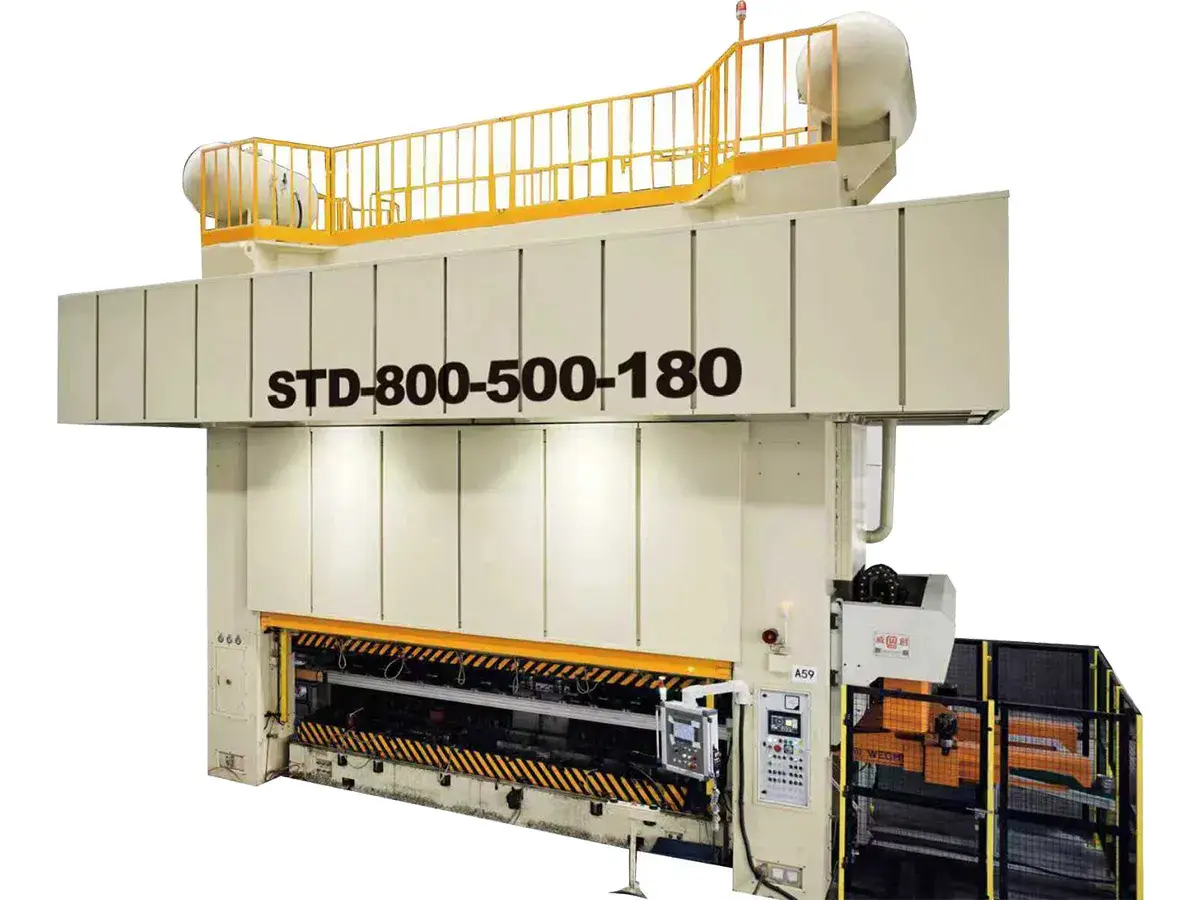

Кривошипный пресс – это механическая штамповочная машина, которая использует систему с приводом от кривошипа для преобразования вращательного движения в управляемое движение вверх-вниз для формования металлических деталей. Серия STD идеально подходит для стабильного и воспроизводимого производства. Он хорошо работает на линиях штамповки, где требуется стабильная производительность в течение длительного времени.

Запросить расчет стоимости

Технические характеристики

Модель	Единица измерения	STD-500		STD-630		STD-800		STD-1000
Номинальное усилие пресса	тонн	500	500	630	630	800	800	1000	1000
Точка приложения номинального усилия	мм	9	9	10	13	1	13	13	13
Ходов ползуна в минуту	ход/мин	300	400	400	400	400	400	400	400
Длина хода	мм	20-30	15-25	20-30	15-25	20-30	15-25	12-22	15-25
Максимальная высота штампа	мм	1000	1000	1000	1000	1000	1000	1200	1200
Регулировка хода	мм	300	300	300	300	350	350	400	400
Предельная масса верхнего штампа	кг	4000	5000	6000	10000	10000	12000	10000	12000
Основной двигатель	мм	55×4	55×4	75×4	75×4	90×4	90×4	110×4	110×4
Размеры подштамповой плиты (Л.П×П.З)	мм	3000×1400		3200×1400		1800×1600		3800×1600
	мм	3200×1400		3800×1600		4000×1600		4000×1600
	мм	3400×1500		4000×1800		4000×1800		4000×1800
	мм	3500×1500		4500×1800		4500×1800		4500×1800

Преимущества

Сварная рамная конструкция с предварительным натяжением стяжных шпилек
Рама изготовлена из сварных стальных пластин, при этом части рамы предварительно натянуты четырьмя стяжными тягами, которые образуют жесткую общую конструкцию.

Система направляющих с четырьмя точками опоры и восьми гранями
Удлиненная конструкция направляющих повышает устойчивость к нагрузкам при смещении центра, помогая удерживать стабильное движение и постоянную точность при формировании.

Автоматическая система циркуляции масла
Система контролирует подачу масла в ключевые части, одновременно с этим она контролирует, не произошло ли засора или утечки, а также поставляется ли оно в достаточном количестве.

Готовность в автоматизации и быстрой смене штампа
Предусмотрена интеграция с автоматическими системами подачи заготовок и поддержка систем быстрой смены штампа, что совместно обеспечивают повышение производительности и сокращение простоев.
