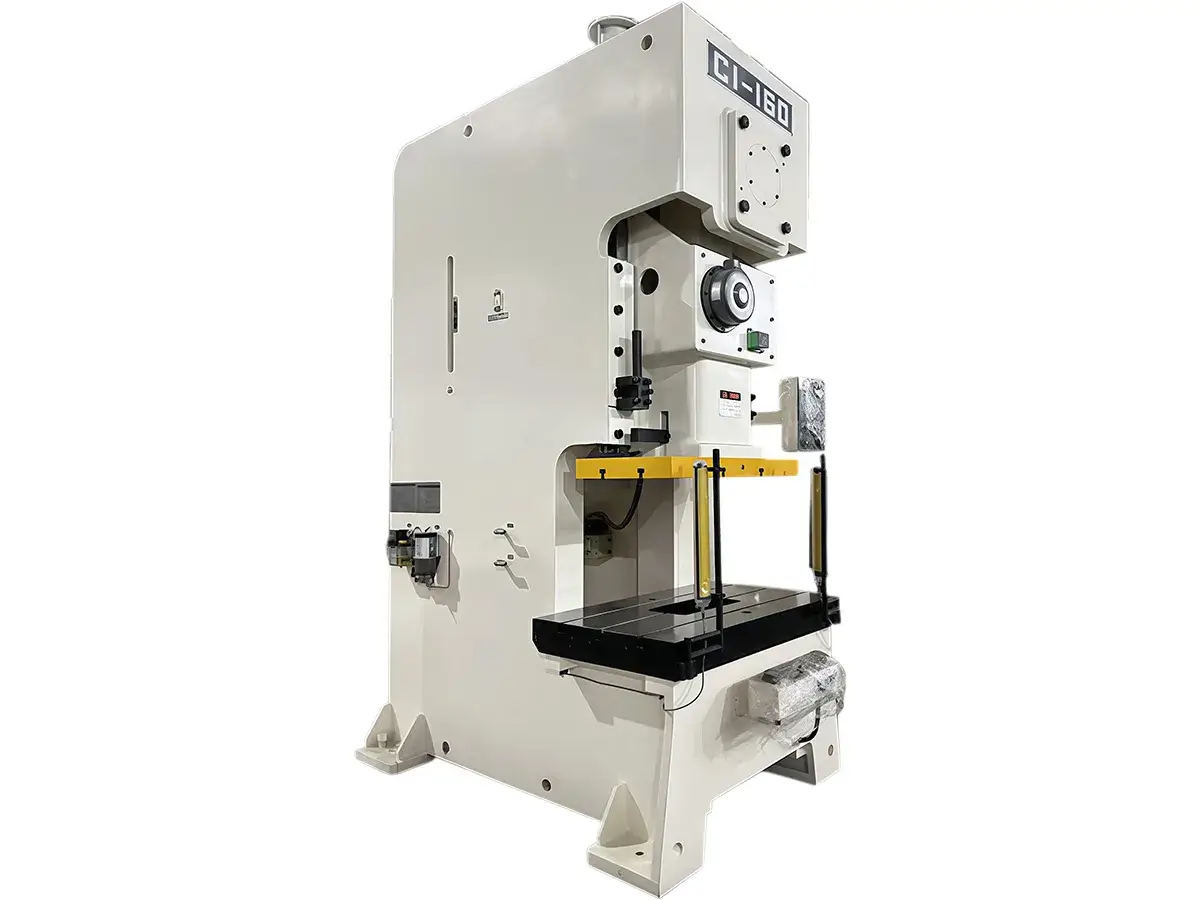

Гидравлический С-образный пресс, серия С1

Гидравлический С-образный пресс предназначен для надежной, высокоскоростной и эффективной штамповки, пробивки и формирования металлических листов. Благодаря жесткой С-образной раме и высокоточной системе привода он обладает широким рабочим пространством и позволяет поддерживать точность произведенных деталей при массовом выпуске продукции.

Запросить расчет стоимости
Технические характеристики
Модель Единица измерения C1-25 C1-35 C1-45 C1-60 C1-80
Типоразмер - V H V H V H V H V H
Номинальное усилие пресса тонн 25 25 35 35 45 45 60 60 80 80
Точка приложения номинального усилия мм 3,2 1,6 3,2 1,6 3,2 1,6 4 2 4 2
Ходов ползуна в минуту ход/мин 60-140 130-200 40-120 110-180 40-100 100-150 35-90 80-120 35-80 80-120
Длина хода мм 60 30 70 40 80 50 120 60 150 70
Максимальная высота штампа мм 200 215 220 235 250 265 310 340 340 380
Регулировка хода мм 50 50 55 55 60 60 75 75 80 80
Размеры ползуна (Л.П×П.З) мм 470×220×50 520×250×50 560×300×60 700×360×70 770×420×70
Размеры штамповой плиты (Л.П×П.З) мм 680×300×70 800×400×70 850×440×80 900×500×80 1000×550×90
Shank Hole мм ∅38 ∅38 ∅38 ∅50 ∅50
Главный двигатель кВт 2,2×4 2,2×4 3,7×4 5,5×4 7,5×4
Регулировка хода л/с Ручная  Ручная Ручная Ручная Ручная Ручная Ручная Ручная Электрическая
Давление воздуха кг/см² 5-6 5-6 5-6 5-6 5-6
Стандарт точности - CNS(JIS) 1 класс -
Размеры (Д×Ш×В) мм 1390×920×2125 1450×900×2300 1650×1040×2390 1670×1090×2750 1820×1328×3005
Усилие подушки штампа тонн - 2,3 2,3 3,6 3,6
Ход подушки штампа мм - 50 50 70 70
Площадь подушки штампа мм - 300×230 300×230 350×300 450×310
Преимущества
  • Жесткая конструкция рамы
    Рама изготовлена из высококачественных стальных листов с последующей дробеструйной обработкой и снятием остаточных напряжений. Это обеспечивает стабильную точность и способность выдерживать повышенные нагрузки.
  • Система направляющих высокой точности
    Удлиненная конструкция направляющих повышает устойчивость к нагрузкам при смещении центра, помогая удерживать стабильное движение и постоянную точность при формировании.
  • Надежная система безопасности
    Разработана с учетом особенностей защиты оператора оборудования и соответствует всем стандартам безопасности пресса.
  • Автоматическая система подачи смазки
    Обеспечивает бесперебойную работу ключевых компонентов и поддерживает стабильную производительность оборудования.
