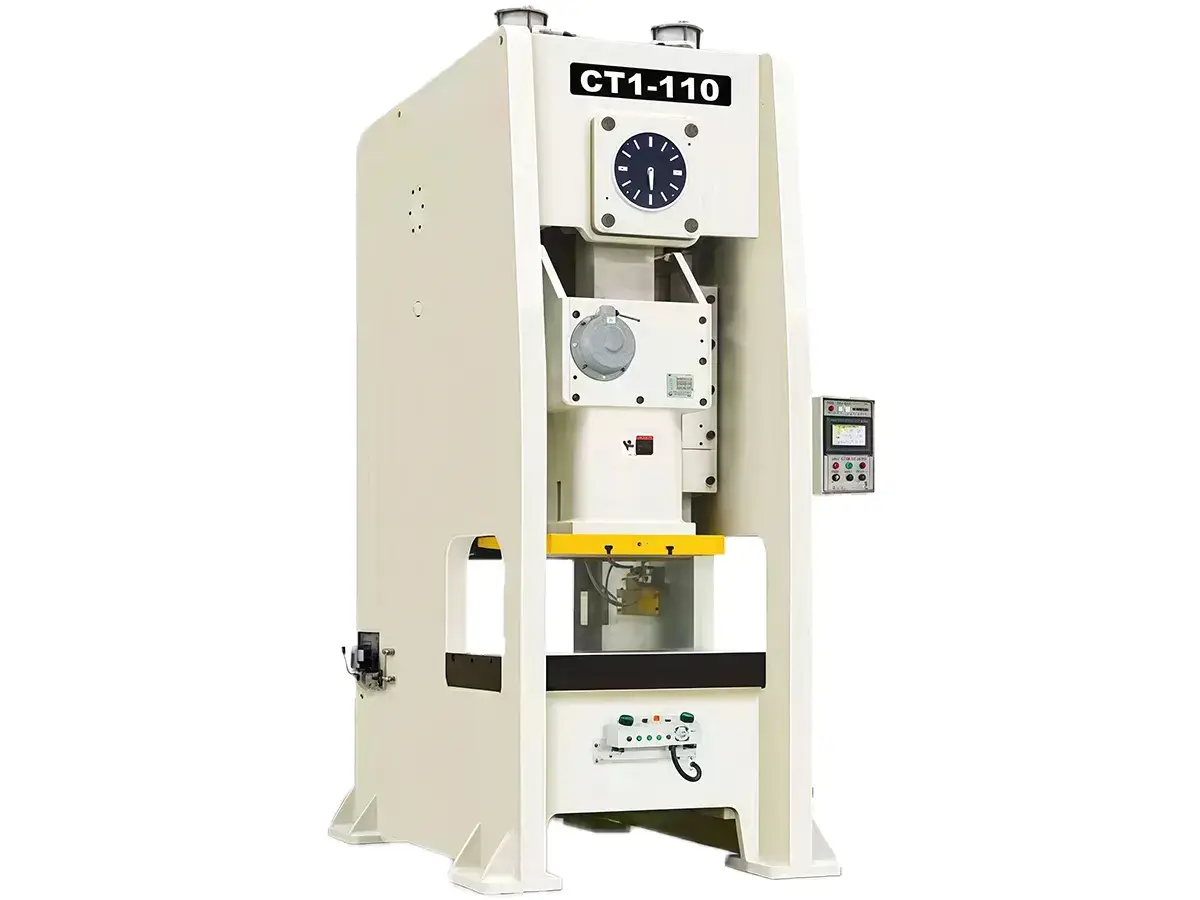

Пресс для штамповки, серия CT1

Пресс для штамповки с прямым расположением сторон для точной и стабильной штамповки, особенно при непрерывном производстве. В нем используется конструкция с закрытой рамой, которая обеспечивает стабильность процесса формовании и облегчает поддержание точности при длительном производстве. Он хорошо подходит для применения в прецизионных прогрессивных штампах, где важны повторяемость и низкий износ.

Запросить расчет стоимости

Технические характеристики

Модель	Единица измерения	CT1-80		CT1-110		CT1-160		CT1-200		CT1-260
Типоразмер	-	V	H	V	H	V	H	V	H	V	H
Номинальное усилие пресса	тонн	80	80	110	110	160	160	200	200	260	260
Точка приложения номинального усилия	мм	4	2	6	3	6	3	6	3	7	3,5
Ходов ползуна в минуту	ход/мин	150	70	180	80	200	90	200	100	250	150
Длина хода	мм	35-80	80-120	30-60	60-90	25-50	40-70	20-50	50-70	20-40	40-50
Максимальная высота штампа	мм	340	380	360	410	460	510	460	510	500	550
Регулировка хода	мм	80	80	80	80	100	100	110	110	120	120
Размеры ползуна (Л.П×П.З)	мм	560×420×70		650×470×80		700×550×90		850×630×90		950×700×100
Размеры штамповой плиты (Л.П×П.З)	мм	740×550×90		880×600×110		960×800×140		1120×820×160		1200×840×180
Главный двигатель	кВт	7,5×4	7,5×4	11×4	11×4	15×4	15×4	18,5×4	18,5×4	22×4	22×4
Давление воздуха	кг/см²	5-6	5-6	5-6	5-6	5-6	5-6	5-6	5-6	5-6	5-6
Норма точности	мм	CNS(JIS) 1 класс		CNS(JIS) 1 класс		CNS(JIS) 1 класс		CNS(JIS) 1 класс		CNS(JIS) 1 класс
Усилие подушки штампа	тонн	3,6×2	3,6×2	6,3×2	6,3×2	10×2	10×2	14×2	14×2	14×2	14×2
Ход подушки штампа	мм	70	70	70	70	80	80	100	100	100	100
Площадь подушки штампа	мм	350×235×2 комплекта		410×260×2 комплекта		540×350×2 комплекта		640×470×2 комплекта		640×470×2 комплекта

Преимущества

Цельносварная прямая рама
Цельносварная рама с прямыми боковинами обеспечивает повышенную жесткость конструкции, минимизируя деформации в процессе работы, гарантируя стабильность и точность результатов штамповки.

Оптимизирован для работы с прецизионными прогрессивными штампами
Конструкция рассчитана на непрерывную обработку в составе штампа, обеспечивая стабильное качество деталей при крупносерийном производстве.

Сниженный прогиб рамы по сравнению с С-образными прессами
Отсутствие ограничения по открытому просвету, характерного для С-образных рам, способствует уменьшению износа штамповой оснастки и снижению эксплуатационных затрат в долгосрочной перспективе.

Высокая точность механической обработки компонентов
Прецизионные детали обеспечивают стабильное движение исполнительных узлов и плавную работу, снижая уровень шума в производственном цикле.

Система защиты оператора
Спроектирован в соответствии с мировыми стандартами безопасности.

Ползун с шестигранным направлением
Шеститочечная система направляющих повышает соосность и обеспечивает стабильное перемещение ползуна на всем протяжении хода.

Конструкция повышенной жесткости с минимизированными зазорами
Рама и система направляющих спроектированы так, чтобы суммарный люфт был сведен к минимуму, обеспечивая стабильную точность штамповки.
